Betonová svodidla Delta Bloc
Popis:
Svodidla DELTA BLOC jsou betonové dílce profilu NEW JERSEY (řez ve tvaru obráceného písmene „Y“). Jsou spojena táhlem a volným zámkem po propojení pomocí zasunutých spojek vytváří v principu předepjatý článkový řetěz, který vytváří deformační zónu, a tudíž i při těžkých nárazech nedojde k prolomení svodidla.
Při nárazech pod malým úhlem nedochází k žádnému kontaktu s karoserií, vozidlo zůstává ovladatelné a svodidlo se nepoškodí. Při silných nárazech je vozidlo smýkáno podél svodidla a není vrženo zpět do jízdní dráhy. Délka svodidlové stěny by měla být alespoň 32 m, na začátku a na konci krajní dílce.
Svodidla jsou vyráběna ve 3 výškách: 80 cm, 100 cm a 120 cm.
- Svodidla jsou schválena MD ČR pro použití na pozemních komunikacích. Nově je schváleno i jednostranné betonové svodidlo.
- Dodáváme a montujeme veškerá betonová svodidla. Objednávku doporučujeme odeslat v dostatečném časovém předstihu, protože na sklad jsou vyráběny jen nejběžnější typy betonových svodidel.
- Pozor na hmotnosti!!!
- Při montáži musí být jeřáb!
Rozměry a hmotnosti:

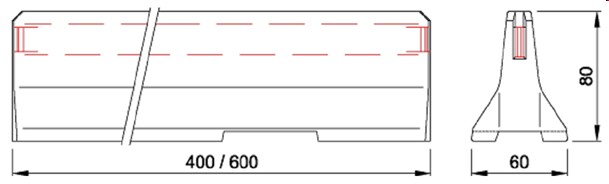

DELTA BLOC 80 – výška 80 cm, symetrické/oboustranné1)
| označení | popis | táhlo/ spojka |
délka l (cm) |
šířka b (cm) |
výška h (cm) |
hmotnost (kg/ks) |
stupeň 3) zádržnosti |
| DTB 800 | běžný díl / 6 m | K150 | 600 | 60 | 80 | 3 115 | N2, H1, H2 |
| DTB 801 | běžný díl / 4 m | K180 | 400 | 60 | 80 | 2 240 | N2, H1 |
| DTB 802 | zkrácený díl / 2 m 2) | K180 | 200 | 60 | 80 | 1 110 | - |
| DTB 803 | krajní díl / 4 m | K180 | 400 | 60 | 80 | 1 690 | - |
| DTB 803D | krajní díl s kotevní deskou / 4 m | K180 | 400 | 60 | 80 | 1 715 | - |
| DTB 803s | přechodový díl na ocel. svodidla / 4 m | K250 | 400 | 60 | 80 | 1 770 | - |
| DTB 804 | přechodový díl DTB 80-100 / 4 m | K180 | 400 | 60-70 | 80-100 | 2 950 | - |
DELTA BLOC 100 – výška 100 cm, symetrické/oboustranné1)
| označení | popis | táhlo/ spojka |
délka l (cm) |
šířka b (cm) |
výška h (cm) |
hmotnost (kg/ks) |
stupeň 3) zádržnosti |
| DTB 100 | běžný díl / 6 m | K280 | 600 | 70 | 100 | 5 050 | H4b |
| DTB 101 | běžný díl / 4 m | K250 | 400 | 70 | 100 | 3 510 | H2 |
| DTB 102 | běžný díl / 2 m | K250 | 200 | 70 | 100 | 1 755 | H2 |
| DTB 103 | krajní díl / 4 m | K250 | 400 | 70 | 100 | 2 460 | - |
| DTB 103D | krajní díl s kotevní deskou / 4 m | K250 | 400 | 70 | 100 | 2 485 | - |

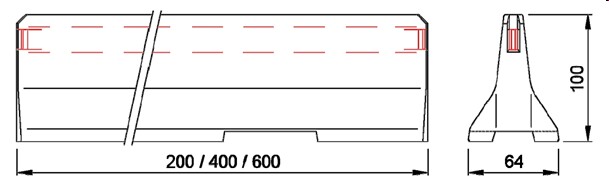

DELTA BLOC 100S – výška 100 cm, symetrické/oboustranné1)
| označení | popis | táhlo/ spojka |
délka l (cm) |
šířka b (cm) |
výška h (cm) |
hmotnost (kg/ks) |
stupeň 3) zádržnosti |
| DTB 100S/H1 | běžný díl / 6 m | K150 | 600 | 64 | 100 | 4 150 | H1, H4b |
| DTB 100S/H2 | běžný díl / 6 m | K220 | 600 | 64 | 100 | 4 150 | H2, H3 |
| DTB 103S | krajní díl / 4 m | K250 | 400 | 60 | 100 | 2 190 | - |
| DTB 103SD | krajní díl s kotevní deskou / 4 m | K250 | 400 | 60 | 100 | 2 215 | - |
| DTB 104S | přechodový díl DTB 100S-120S / 4 m | K250 | 400 | 64-67 | 100-120 | 3 150 | - |
| DTB 100S/U | přechodový díl DTB 100S-80 / 4 m | K180 | 400 | 60-64 | 80-100 | 2 700 | - |

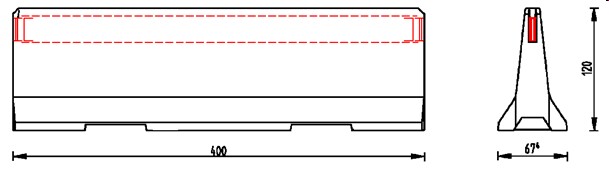

DELTA BLOC 120S – výška 120 cm, symetrické/oboustranné1)
| označení | popis | táhlo/ spojka |
délka l (cm) |
šířka b (cm) |
výška h (cm) |
hmotnost (kg/ks) |
stupeň 3) zádržnosti |
| DTB 121S | běžný díl / 4 m | K220 | 400 | 67 | 120 | 3 280 | H2 |
| DTB 122S | zkrácený díl / 2 m 2) | K220 | 200 | 67 | 120 | 1 650 | - |
DELTA BLOC AS-R – mostní svodidla, asymetrické/jednostranné – NOVINKA
| označení | popis | táhlo/ spojka |
délka l (cm) |
šířka b (cm) |
výška h (cm) |
hmotnost (kg/ks) |
stupeň zádržnosti |
| DTB 80AS-R | běžný díl / 6 m | K180 | 600 | 48 | 80 | 3 200 | H2 |
| DTB 100AS-R | běžný díl / 6 m | K280 | 600 | 58 | 100 | 4 700 | H4b |
Vysvětlivky:
H1, H2, H3, H4b – stupeň zádržnosti dle EN 1317
S – inovovaný (štíhlejší) průřez
AS-R – mostní svodidla
Poznámky:
1) Všechna symetrická/oboustranná svodidla mohou být použita jako jednostranná.
2) Zkrácené díly nejsou podrobeny nárazovým zkouškám a proto je nelze samostatně použít jako silniční zádržný systém.
3) Další důležité informace o jednotlivých typech svodidel jsou uvedeny v Produktových listech.
Osazení a spoje:
Osazují se pomocí jeřábu většinou přímo na povrch vozovky popř. na nezpevněnou, nebo mechanicky stabilizovanou vrchní vrstvu, kde by měla být rovinatost ± 1cm/4 bm. Do zámků se vsunují spojky. Doporučuje se dílce klást tak, aby byly zámky v napnutém stavu.
Podrobnosti k obloukům a koncům:
Na počátku a na konci každého svodidla z dílců DELTA BLOC je třeba situovat krajní dílce. Z dílců lze sestavit oblouky o min. poloměru R:
| Řada svodidel – výška | R min.-dílce 2 m dl. | R min.-dílce 4 m dl. | R min.-dílce 6 m dl. |
| Řada 80 | 17 m | 35 m | |
| Řada 100 | 25 m | 50 m | |
| Řada 100 S | 30 m | 60 m | |
| Řada 100 S | 65 m |
