Vodící stěny CITYBLOC®
Popis:
Dodáváme vodídí stěny výšky 50 cm typu CityBloc a CSB.
Na objednávku dodáváme nátěr černo-žlutý.
Systém CITYBLOC je dodáván ve třech variantách:
- I. generace je stavebnicový systém určený především pro městský provoz (netestovaný, do 50 km/h),
- II./III. generace – systém je vylepšen o průběžné táhlo s patentovaným systémem spojení, což přináší vyšší účinnost při zadržení. Zabudovaná pryžová ložiska navíc zaručují lepší stabilitu každého prvku i celého systému. Systém svodidel CITYBLOC prošel zkouškami podle EN 1317-2 a dosáhl výsledku T1/W1 při zkušební rychlosti 80 km/h.

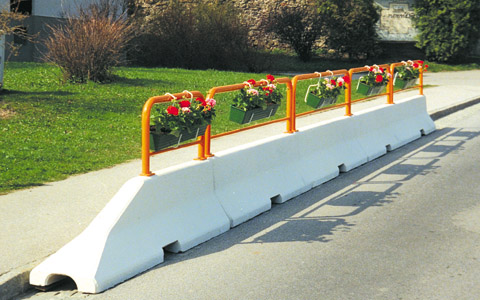

Systém CITYBLOC sestává především z:
- Betonových dílců s profilem obráceného písmene Y. Příčné kanálky je možno použít pro montáž svodidla pomocí vysokozdvižného vozíku.
- Spojovacích prvků z pozinkovaného plechu, pomocí kterých se jednotlivé dílce propojí.
- Ocelového pozinkovaného zábradlí, které se na betonové dílce přišroubuje.
- Betonových květináčů, které je možno kombinovat s ostatními prvky systému.
- Betonových kuželů, které slouží k uzavření průjezdů parkovišť.
Systém dovoluje též vzájemné natočení jednotlivých prvků, tudíž je lze též použít pro vytváření kruhových objezdů, použití na parkovištích, v průmyslu apod.
- Výška všech prvků je jednotná – 50 cm.
Rozměry a hmotnosti:
| Označení | Popis | Rozm. š x v x dl. (cm) | Hmotnost (kg) |
| CTB 501 | průběžný dílec (2 m) | 44 x 50 x 200 | 510 |
| CTB 502 | průběžný dílec (1 m) | 44 x 50 x 100 | 255 |
| CTB 503 | koncový dílec, zkosená část 100 cm | 44 x 50 x 200 | 450 |
| CTB 504 | oblouk 90o | 44 x 50, R = 100 | 320 |
| CTB 505 | oblouk 90o | 44 x 50, R = 50 | 115 |
| CTB 506 | květinový žlab | 44 x 50 x 100 | 280 |
| CTB 507 | kužel | průměry 44 x 50 | 280 |
| CTB 508 | koncový díl – zaoblený (2 m) | 44 x 50 x 200 | 490 |
| CTB 509 | rohový díl – pravoúhlý | 44 x 50 x 50 | 150 |
CITY BLOC - příslušenství
| Označení | Popis | Rozm. š x v x dl. (cm) | Hmotnost (kg) |
| CTB S01 | spojka ocelová průběžná | 7 x 0,6 x 30 | 1 |
| CTB S02 | spojka ocelová koncová | 7 x 0,6 x 11,5 | 0,4 |
| CTB S03 | šroub a podložka pozinkované | - | - |
| CTB S05 | spojka ocelová prodloužená | 7 x 0,6 x 35 | 1,2 |
| CTB Z01 | zábradlí ocelové pozinkované (2 m) | 7 x 0,6 x 195 | 9,7 |
| CTB Z02 | zábradlí ocelové pozinkované (1 m) | 7 x 0,6 x 95 | 6,2 |
| DEHA | 6311-16 lanový závěs (manipulační oko) | - | - |

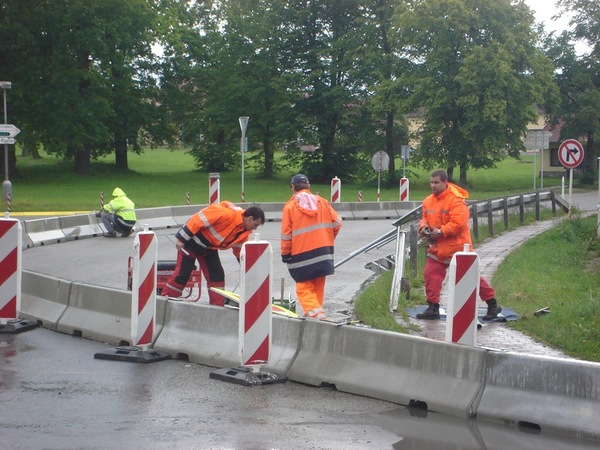

Osazení a spoje CITYBLOC:
Pomocí jeřábu, nebo vysokozdvižného vozíku se dílce skládají přímo na vozovku nebo chodník, popř. na jinou plochu.
Prvky těchto záchytných systémů se zpravidla spojují pomocí destiček a šroubů. Těmito šrouby lze též upevnit případně zábradlí. Systémy II./III. generace se spojují bezšroubově pomocí I zámků.
